Parallelatore Camper - carica delle batterie intelligente
Parallelatore Camper
Contesto

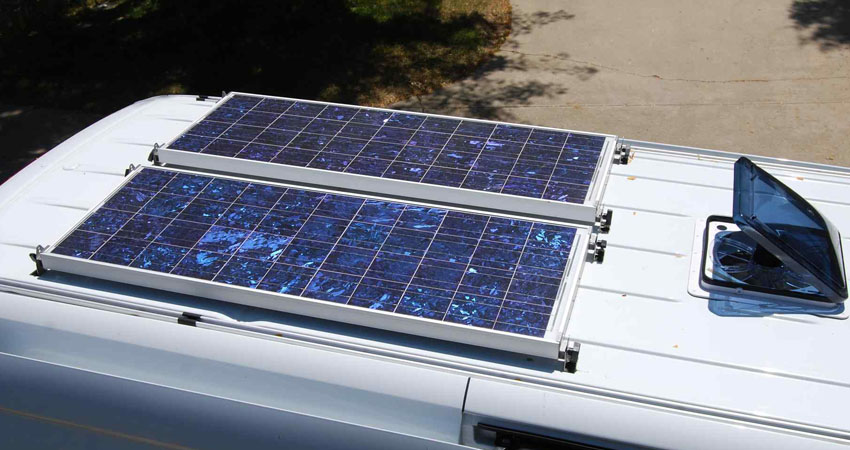

Camper con pannello solare che ricarica la Batteria Servizi. Batteria avviamento, che per lunghe fermate soffre di fisiologica autoscarica.Idea
Quando la Batteria Servizi ha raggiunto la massima carica, connettere il charger solare alla Batteria Avviamento per mantenerla carica. Monitorare la tensione della Batteria Servizi, scollegando la Batteria Avviamento quando scende sotto una certa soglia, per garantire la carica della B.Servizi.Progetto
Basta un comparatore analogico con isteresi, che pilota un rele quando la tensione Servizi supera una soglia, e lo rilascia quando scende sotto un'altra. Ad es. soglie 13.7V e 12.2V.Realizzazione pratica
Circuito semplice, ma difficile da tarare sul campo. Serve disconnettere la batteria servizi, usare alimentatore variabile preciso, prove ripetute. Trimmer difficili da regolare, da incollare per evitare movimenti indesiderati da vibrazioni, e altre complicazioni pratiche.Soluzione digitale
Arduino Nano legge la tensione con ADC e comanda il rele con logica uguale ad un comparatore con isteresi, ma con soglie facilmente regolabili da terminale seriale (USB o BLUETOOTH).Accessori

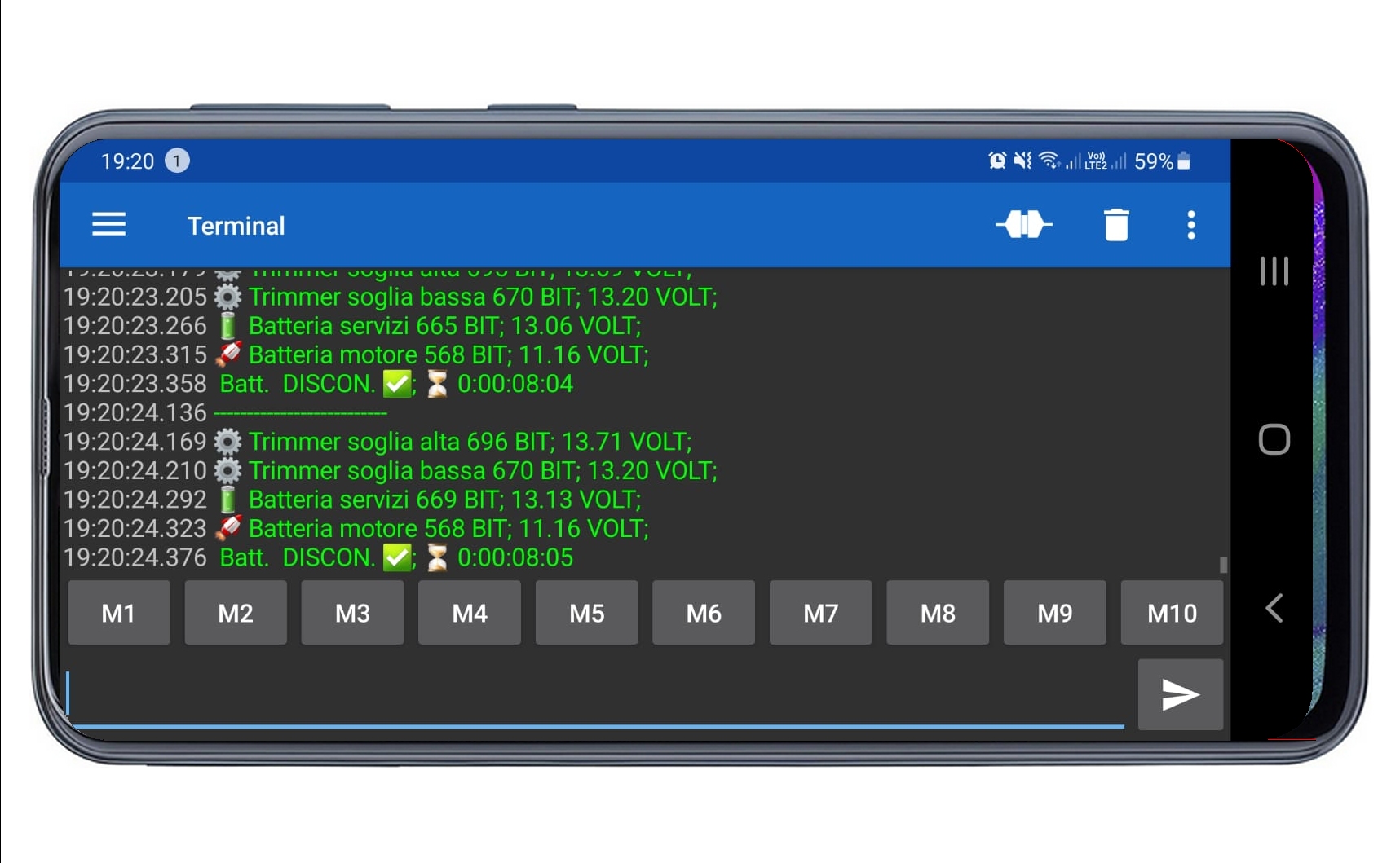

- Tensioni delle due batterie leggibili con app via Bluetooth, o via USB con terminale seriale
- Setup da terminale )BT o USB, digitando Menu) per modificare le soglie
- Buzzer per ogni azione di connessione/disconnessione Batteria Avviamento
- Step-up regolabile per corrente carica B. avviamento regolabile a piacere
Link utili

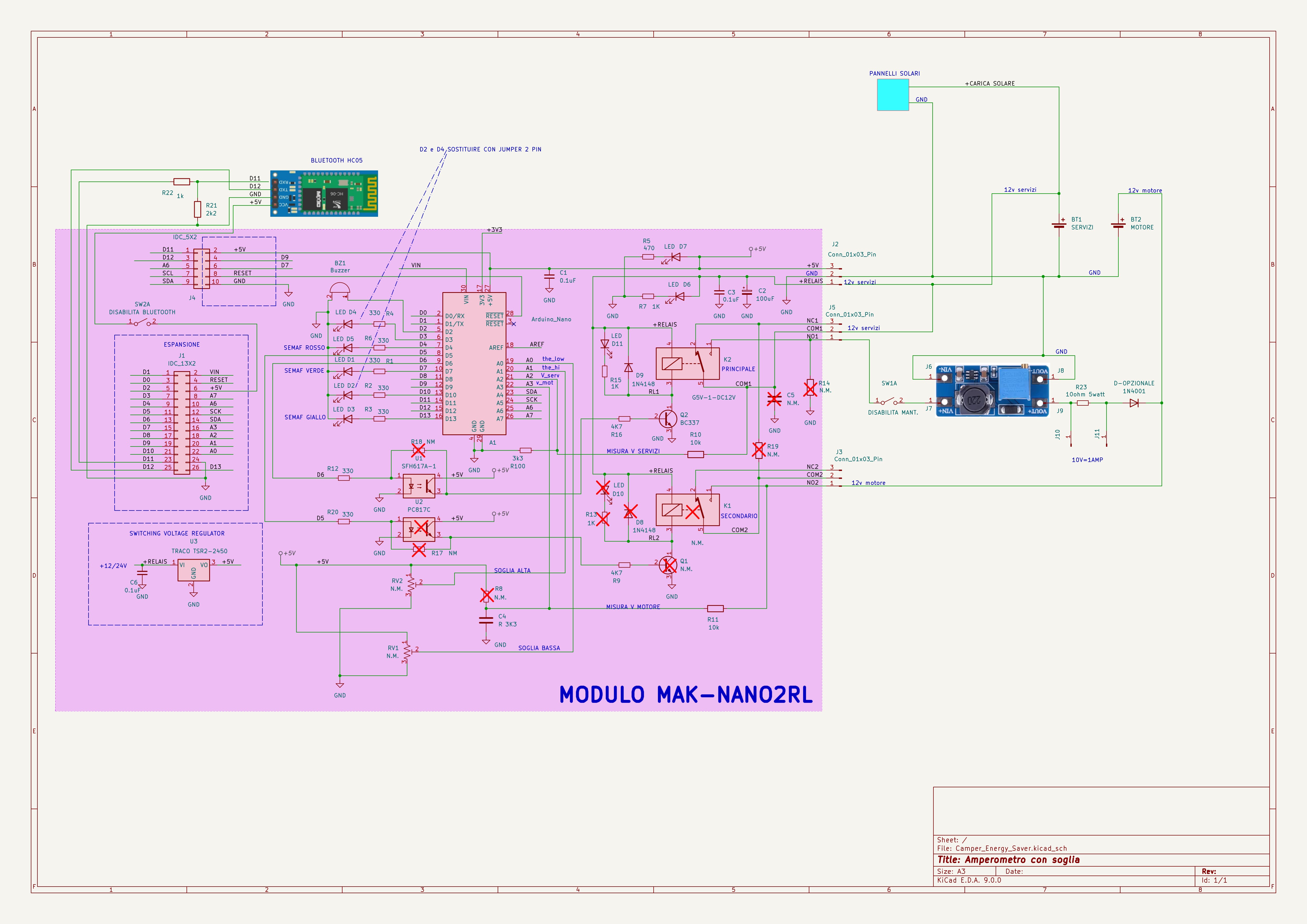

- Schema completo
- Sketch per Arduino Nano
- Progetto completo su GitHub
- PCB su eBay
- App Serial Bluetooth Terminal
- Immagine contenitore
- Piano montaggio PCB
- Manuale utente
Note finali
Configurazione jumper: vedi manuale.Connessioni: vedi manuale.
Immagine esemplare montato: vedi manuale.
L.Pautasso (contatti: lpautas gmail) & I.A.
